Waarom werkt mijn Sankey-presentatie niet zoals verwacht?

Waarom zijn URL-parameters nodig?

Sankey-diagrammen in Mosaic vereisen het gebruik van URL-parameters om correct weergegeven te worden. Door de complexiteit van Sankey-visualisaties én de variabele interpretatie van gebruikers (zoals gebiedsrichting of datasoort), heeft Mosaic extra informatie nodig om de stroomstructuur correct op te bouwen.

Zonder deze parameters weet Mosaic bijvoorbeeld niet of het gaat om:

• stroomdata of kubusdata
• een “van” of “naar” gebied
• een dimensie- of gebiedsvergelijking

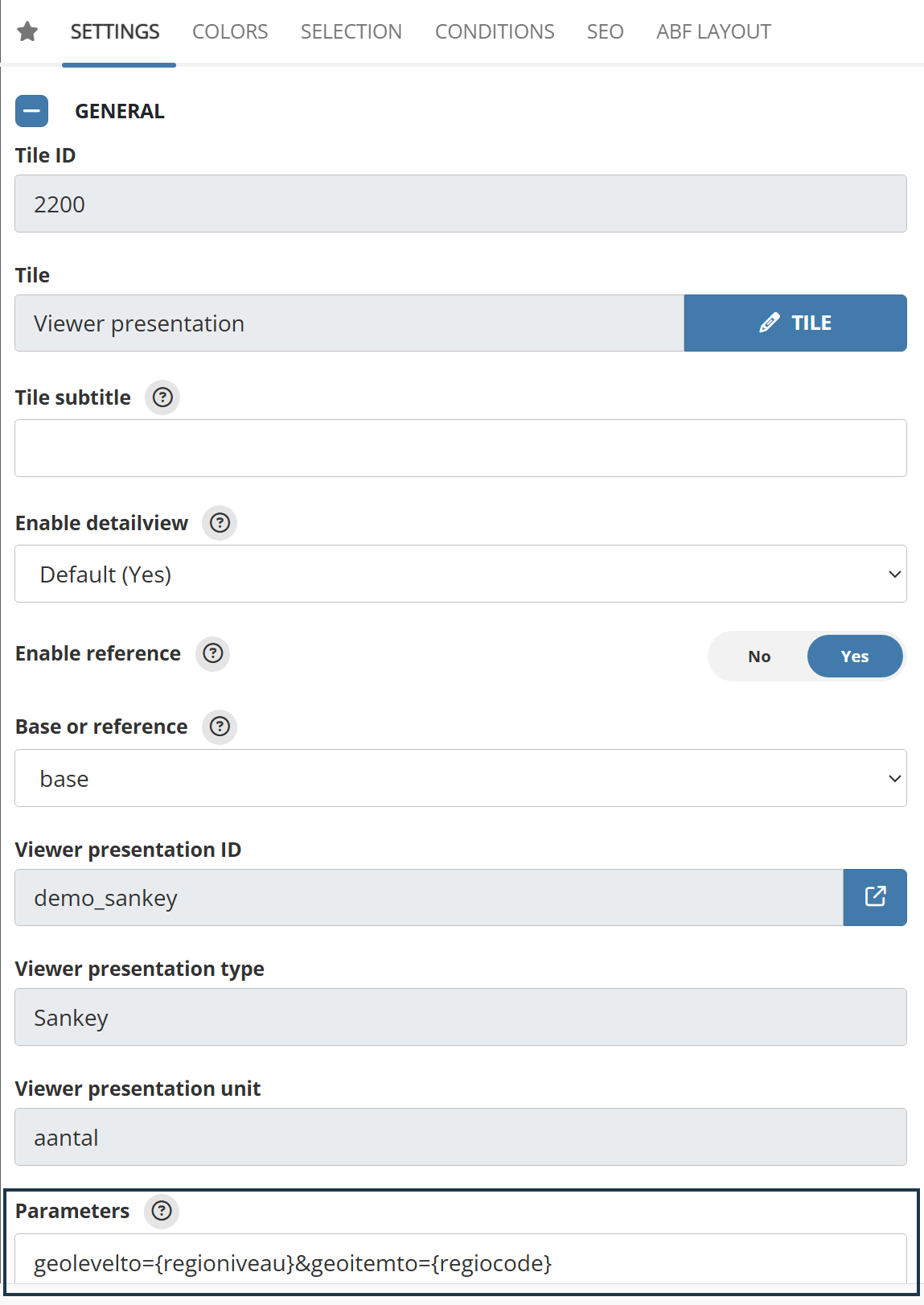

Daarom werken Sankey-diagrammen alleen goed in viewerpresentaties met vooraf ingestelde URL-parameters. De parameters worden ingesteld bij de tegelinstellingen in Mosaic Studio.

Voorbeelden van Sankey-situaties

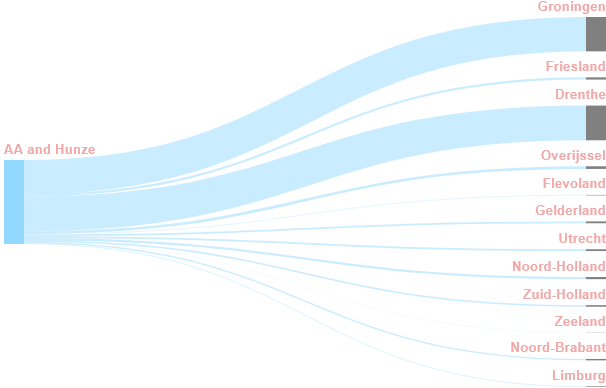

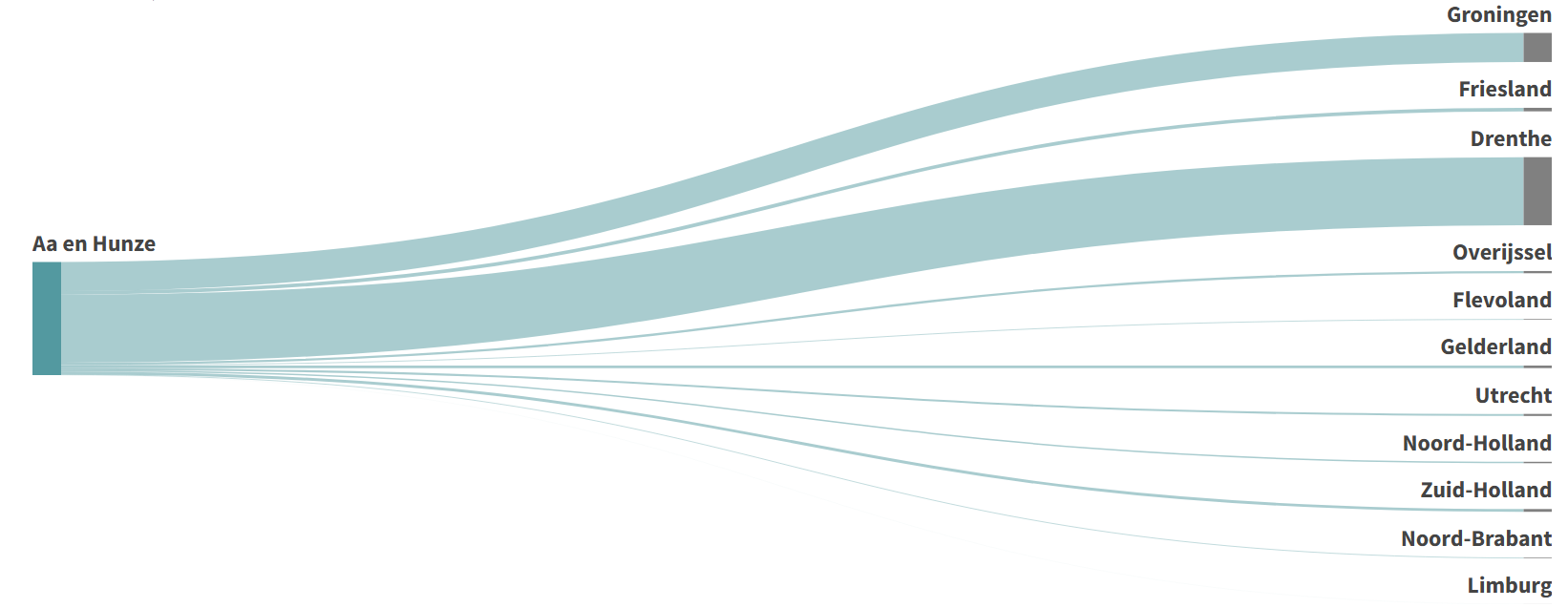

Situatie 1: Migratiestromen van één gemeente naar meerdere provincies werkt als:

• Geen vergelijkingsgebied is gekozen
• URL bevat: geolevelfrom={regioniveau}&geoitemfrom={regiocode}

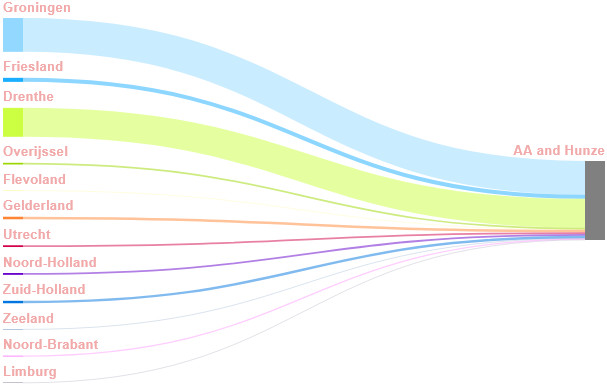

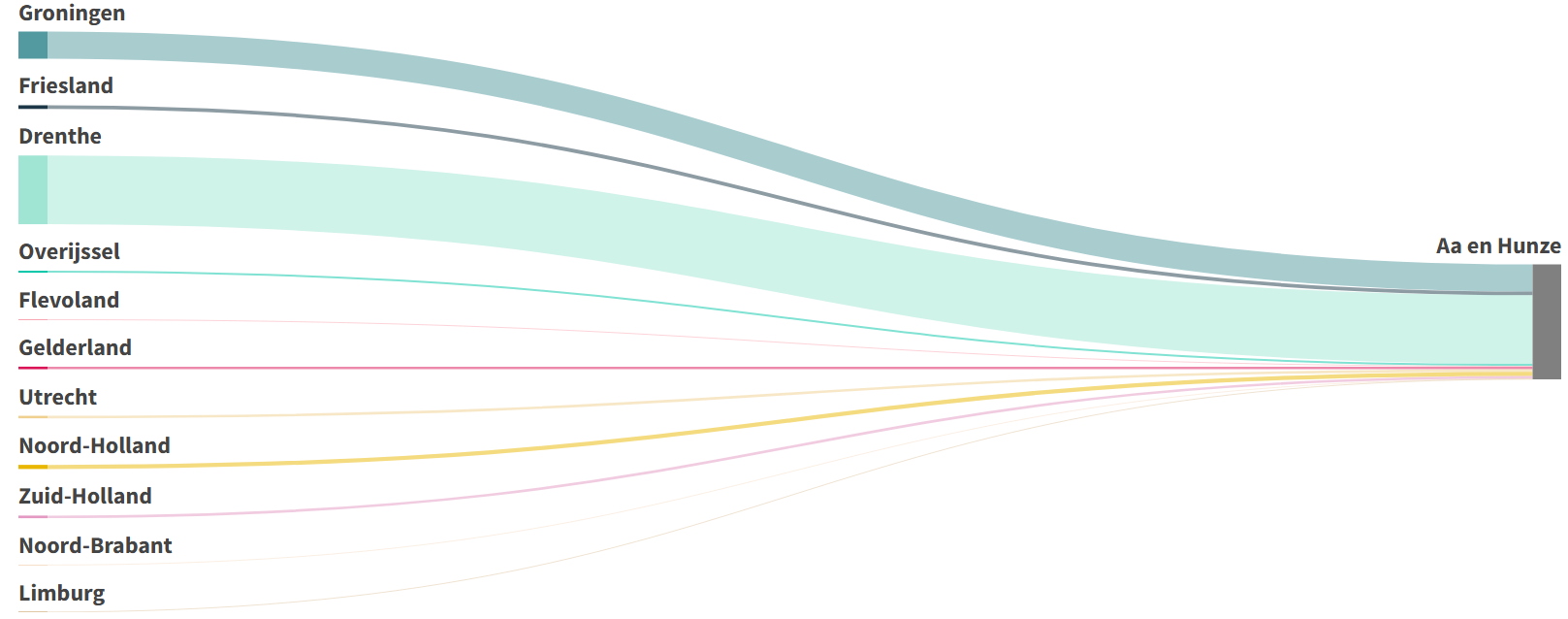

Situatie 2: Migratiestromen naar één gemeente werkt als:

• URL bevat: geolevelto={regioniveau}&geoitemto={regiocode}

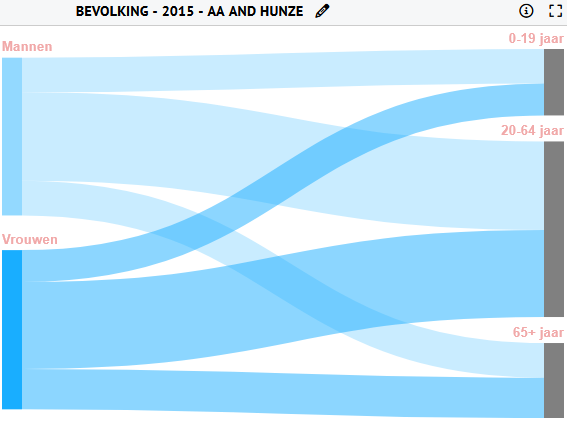

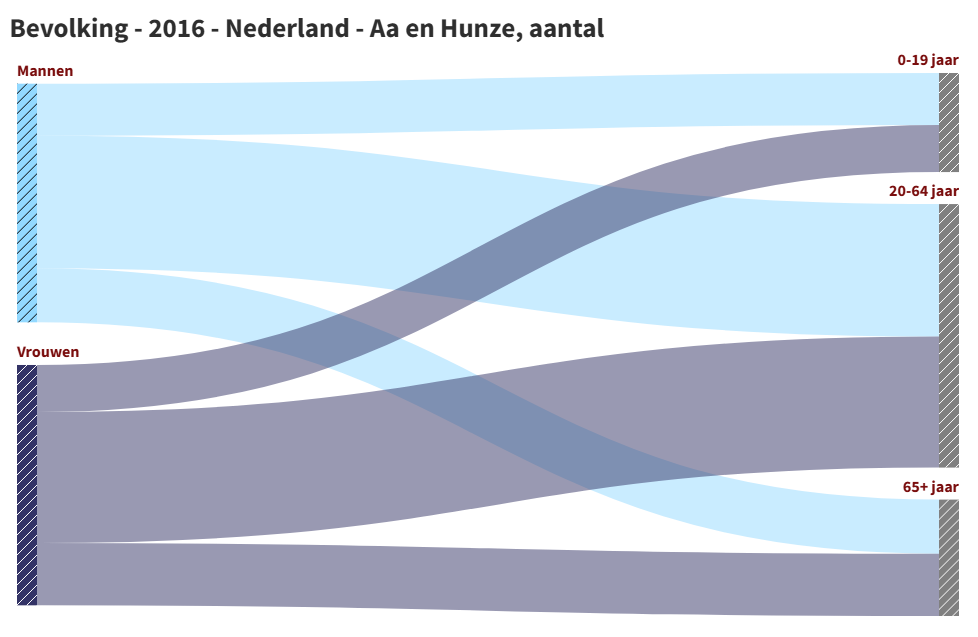

Situatie 3: Kubusdata – dimensie tegen dimensie (bijv. geslacht vs. leeftijd)

• geolevel={regioniveau}&geoitem={regiocode}
